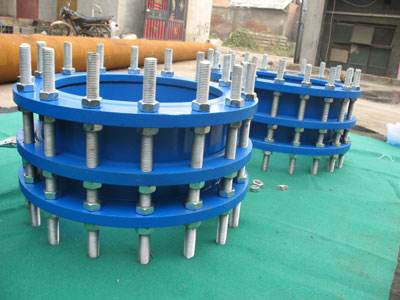

呼和浩特單法蘭傳力接頭參數化設計和通用化的可行性分析
單法蘭傳力接頭具備下列特性：1）規格型號多。規格從DN80-DN3600不一，工作壓力從PN6-PN40分為多個級別，不一樣規格和工作壓力級別的單法蘭傳力接頭規格型號高達近千種。2）構造相仿。全部規格型號貝有同樣或相仿的基礎構造和外觀設計。3）生產技術和引入規范同樣。這就為商品的參數化設計和通用化設計方案確立了技術性標準。
根據所述技術性標準，最先明確可以詳細體現該產品系列全部零件外觀設計、拓?fù)潢P(guān)系的技術規范，隨后再依據該技術規范派長出此產品系列中的任一零件。技術規范是在 Solidworks自然環境下建立三維零件實體模型，即初始實體模型，根據原實體模型明確一組設計方案主要參數來操縱零件的樣子和拓?fù)潢P(guān)系，并創建零件系列產品表即一張內的 Excel報表，隨后依據國家行業標準和國家標準的要求，運用 Excel強勁的數據處理方法和計算作用，獲得簡單的系列產品規格數據庫查詢，根據系列產品規格的更改來驅動器零件的三維建模，進而完成單法蘭傳力接頭的參數化設計通用化設計方案。
